ESR70 - Atlas ESR PLUS - Eşdeğer Seri Direnç Ölçer Bilgileri:

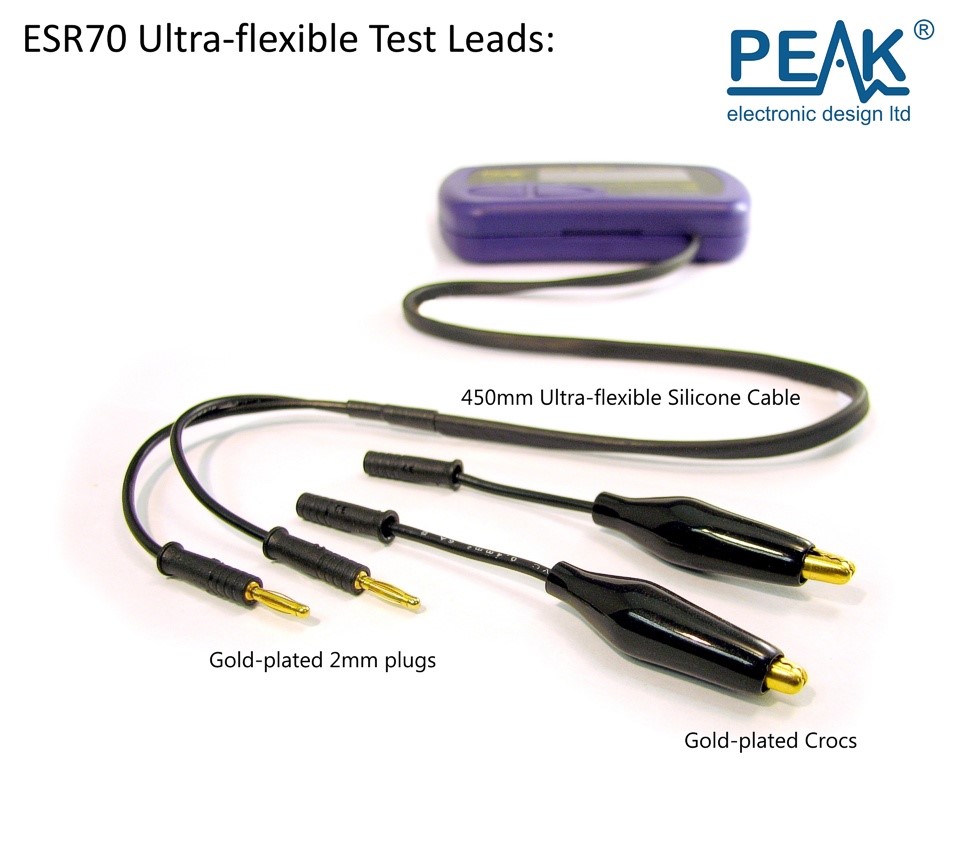

Atlas ESR, bir kapasitörün ESR'sinin ve kapasitans değerinin anlık ölçümünü sağlar. Verilen altın kaplamalı probları (çıkarılabilir) kullanarak, Atlas ESR, ESR'yi 0,01 ohm'luk bir çözünürlüğe, 40 ohm'a kadar ölçebilir. Devredeki kapasitörler için ESR'yi bile ölçebilir. Ölçümler, endüstri standardı olan 100 kHz frekansında yapılır. Problar artık çıkarılabilir ve 2 mm uyumlu probların takılmasına izin verir. Çeşitli ESR seviyeleri için sesli uyarılar üretilir ve ekrana bakmanıza gerek kalmadan birçok testi arka arkaya gerçekleştirmenize olanak tanır.
Özellikleri:
- Yükseltilmiş tasarım artık tek bir AAA Alkalin hücre (dahil) kullanıyor.
- Yükseltilmiş tasarım artık arkadan aydınlatmalı bir ekrana sahip.
- Probları uyguladığınızda otomatik analiz başlar.

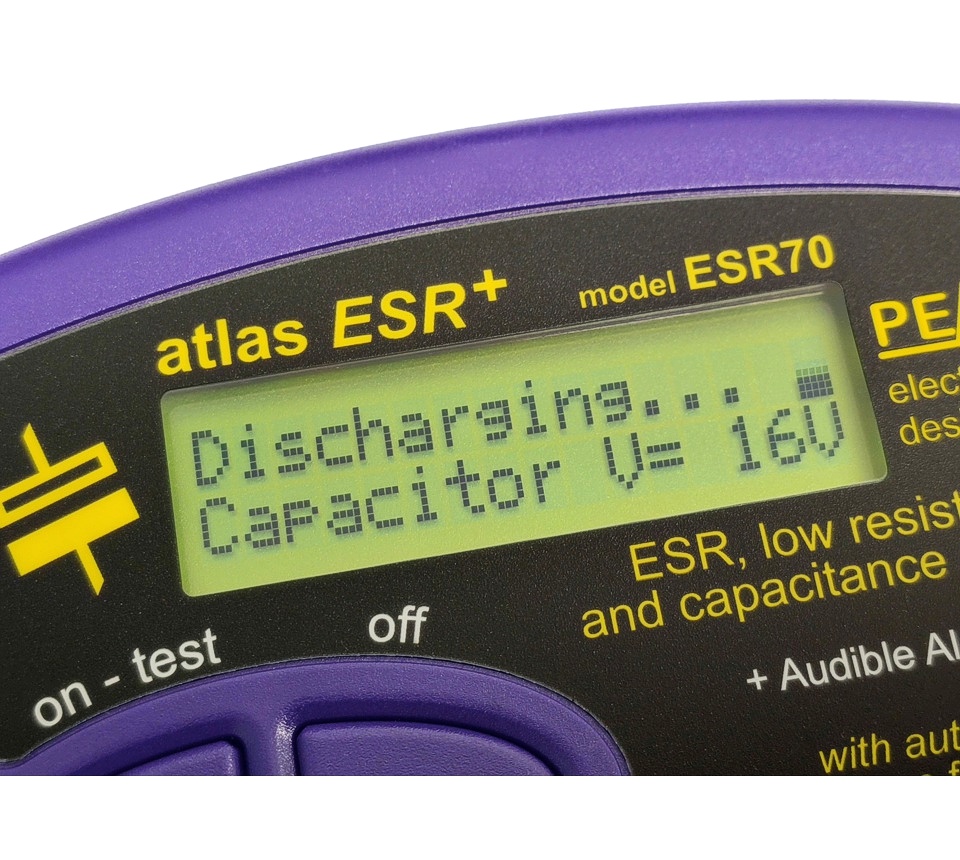

- Kontrollü deşarj işlevi kullanılarak otomatik kapasitör deşarjı.
- ESR (ve düşük DC direnci) ölçümü (hatta devre içi).
- Kapasitans ölçümü (devre dışı test ediliyorsa).
- Çeşitli ESR seviyeleri için sesli uyarılar.
- 40 Ohm'a kadar genişletilmiş ESR ölçüm aralığı.

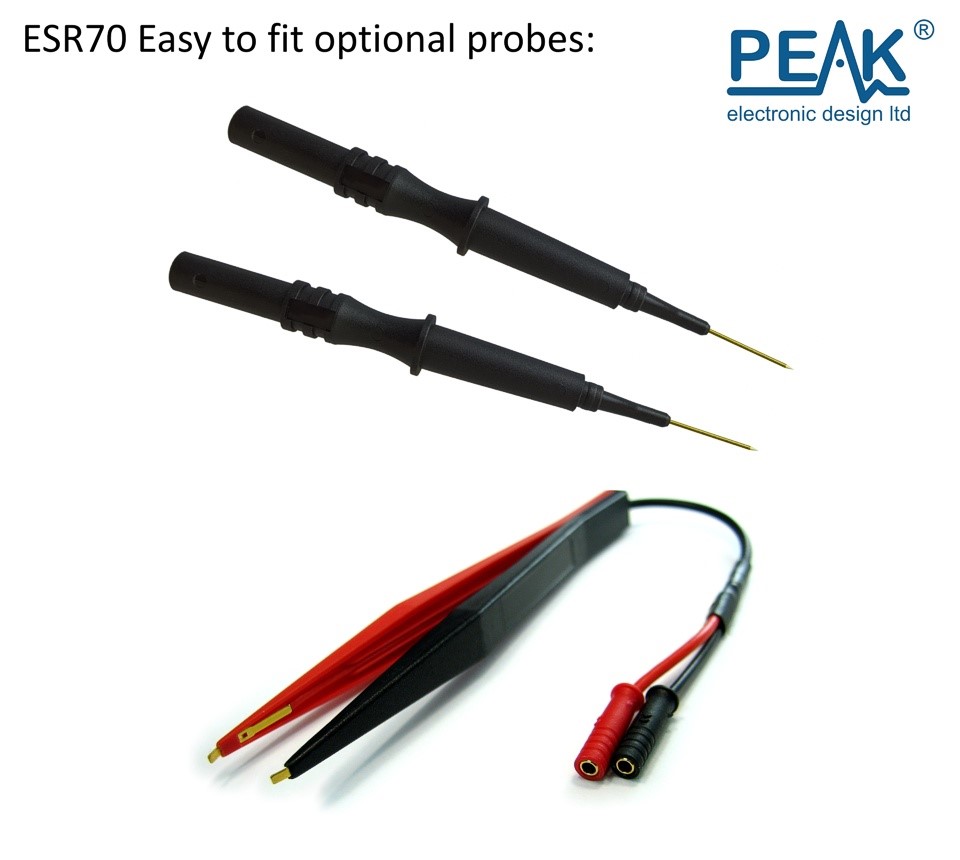

- İsteğe bağlı prob alternatifleri kolayca takılır.
|
Analizör tipi: |
ESR ve Kapasitans. |
|
Bileşen türleri: |
Kapasitörler (> 1uF). |
|
ESR aralığı: |
0.00 Ohm ila 40.0 Ohm. |
|
ESR çözünürlüğü: |
0.01 Ohm'dan itibaren. |
|
Devre içi kullanım: |
Yalnızca ESR. |
|
Kapasite aralığı: |
1 uF ila 22000 uF. |
|
Pil Türü: |
1.5V Alkalin AAA Hücresi (ürünle birlikte verilir) |
Teknik özellikler
ESR aralığı: 0,00 Ohm - 40,0 Ohm
ESR doğruluğu: ±% 2 (tipik)
ESR çözünürlüğü (ESR <2 Ohm): 0,01 Ohm - 0,02 Ohm
ESR çözünürlüğü (ESR> 2 Ohm): 0,1 Ohm - 0,2 Ohm
Kapasitans aralığı: 1uF - 20000uF
ESR test frekansı: 100kHz ±% 1.5
ESR test voltajı (40 Ohm'a): 40mV (tipik)
Çalışma sıcaklığı aralığı: 10 ° C - 40 ° C (50 ° F - 104 ° F)
Pil tipi: AAA Alkalin (1.5V ) Verilen
Otomatik Kapanma süresi: 1 dakika (tipik)
İsteğe bağlı kalibrasyon sertifikası, manuel doğrulama testlerinin sonuçlarını içerir. Cihaz, sertifikaya ihtiyacınız olup olmadığına bakılmaksızın aynı şekilde kalibre edilir.
Ürün renginin / görünümünün değişiklik gösterebileceğini lütfen unutmayın.
