DP821, 2 çıkışlı, programlanabilir, temiz çıkış gücü verebilen, yüksek performanslı, birçok analiz fonksiyonları olan ve çeşitli test ihtiyaçlarını karşılayabilmek için üzerinde çok sayıda bağlantı portunu standart olarak bulunduran yüksek kaliteli bir DC güç kaynağıdır.
· DP821 2 çıkışlı , toplam güç maksimum 140W olan DC güç Kaynağıdır.
. DP821 ekranı monochrome yani tek renklidir.
· DP821, bir kanal 60V / 1A ve diğer kanalı 8V / 10A olmak üzere 2 kanallıdır.
. Düşük Ripple Gürültüsü (<350uVrms / 2mVpp)
· Mükemmel lineer doğrultma oranı ve yük doğrultma oranı 0.01%
· Hızlı transient cevabı (<50us)
· Standart OVP/OCP/OTP koruma fonksiyonları. (Yüksek Voltaj, Yüksek Akım ve Yüksek Sıcaklık)
· Standart zamanlama fonksiyonu
· Kullanıma hazır V,A,W ölçülendirme ve dalgaformu şeklinde görüntüleme
· Çıkış gecikmesi, analiz, görüntüleme ve baz alma desteği
· Her kanal için bağımsız kontrol
· 3.5” TFT Geniş Ekran

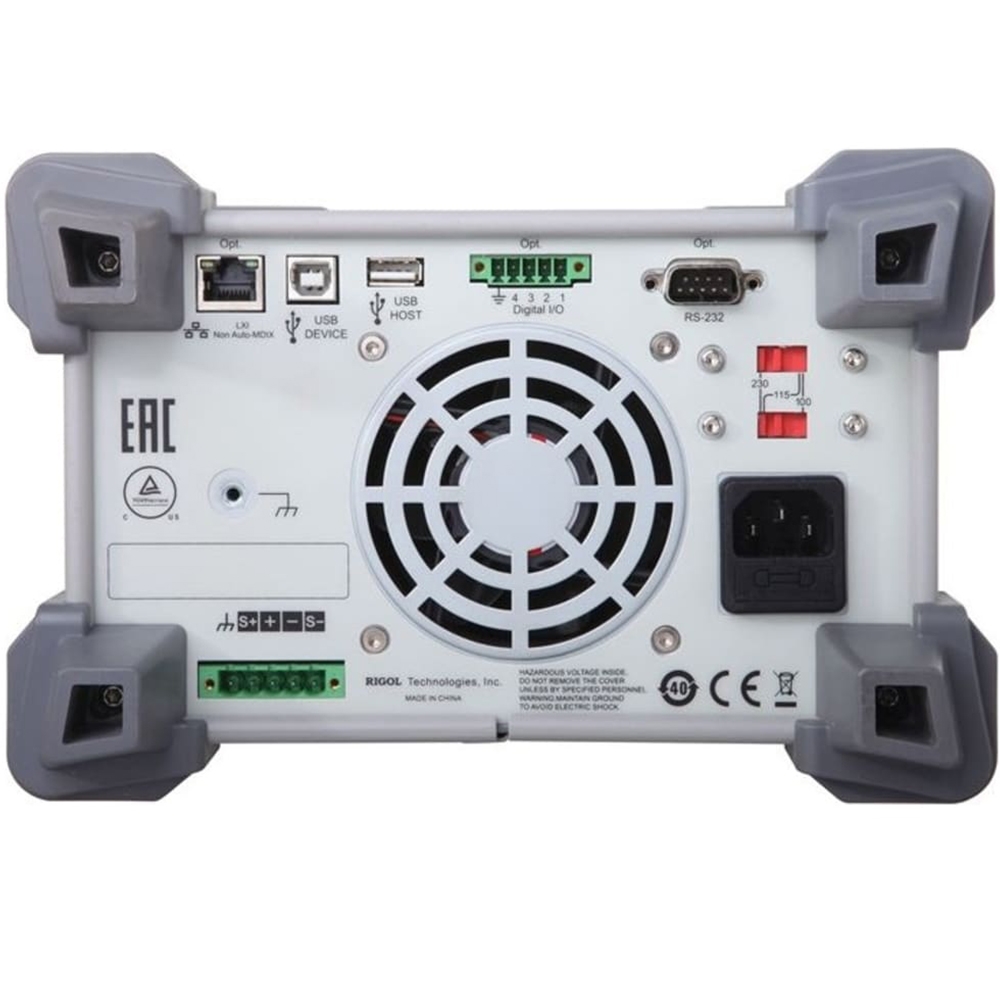

· USB Host& Device Standart, LAN(LXI Core Device 2011) Opsiyonel , RS232 Opsiyonel ,Digital I/O,USB-GPIB(Opsiyonel) arayüzleri vardır.
| Özellikler | Rigol DP821 |
|---|---|
| Çıkış Sayısı | 2 |
| Çıkış 1 | 0 ile 60 V/DC - max. 1 A |
| Çıkış 2 | 0 ile 8 V/DC - max. 10 A |
| Topraklama Paylaşımı | Tek topraklama ile Çift Çıkış |
| Çıkış Gücü (max.) | 140 W |
| Yüksek Sıcaklık Kapanması | 55 °C |
| Çalışma Sıcaklığı | 0 °C ile 40 °C arasında |
| Soğutma Methodu | Fan Soğutması |
| Voltaj | Kanal 1 | Kanal 2 |
|---|---|---|
| Çıkış Voltajı | 0 ile 60 V/DC arasında | 0 ile 8 V/DC arasında |
| Yüksek Voltaj Koruması | 1 mV ile 66 V arasında | 1 mV ile 8.8 V arasında |
| Çözünürlük | 10 mV (1mV opsiyonel ) | |
| Doğruluk | ±0.1% + 25 mV | |
| Yük Regülasyonu | < 0.01% + 2 mV | |
| Line Regülasyonu | < 0.01% + 2 mV | |
| Dalgalanma ve Gürültü | < 350 μV rms / 2 mVpp |
| Akım | Kanal 1 | Kanal 2 |
|---|---|---|
| Çıkış Akımı (max.) | 1 A | 10 A |
| Yüksek Akım Koruması | 0.1 mA ile 1,1 A arasında | 1 mA ile 11 A arasında |
| Çözünürlük | 10 mA (1mA Opsiyonel) | |
| Doğruluk | ±0.,1% + 10 mA | |
| Yük Regülasyonu | < 0.01% + 250 μA | |
| Line Regülasyonu | < 0.01% + 250 μA | |
| Dalgalanma ve Gürültü | < 2 mA rms |
| Model | Rigol DP821 |
|---|---|
| Ekran | 8.9 cm (3.5") WVGA-Tek Renk-LCD |
| Çözünürlük | 320 × 240 Pixel |
| Bağlantı Arayüzleri |
|
| Boyutlar (W × H × D) |
23.9 cm × 15.7 cm × 41.8 cm (9.41" × 6.18" × 16.46") |
| Ağırlık |
9.0 kg (19.84 lbs) |
| Besleme | 230 V/AC, 115 V/AC or 100 V/AC (Ayarlanabilir) |
