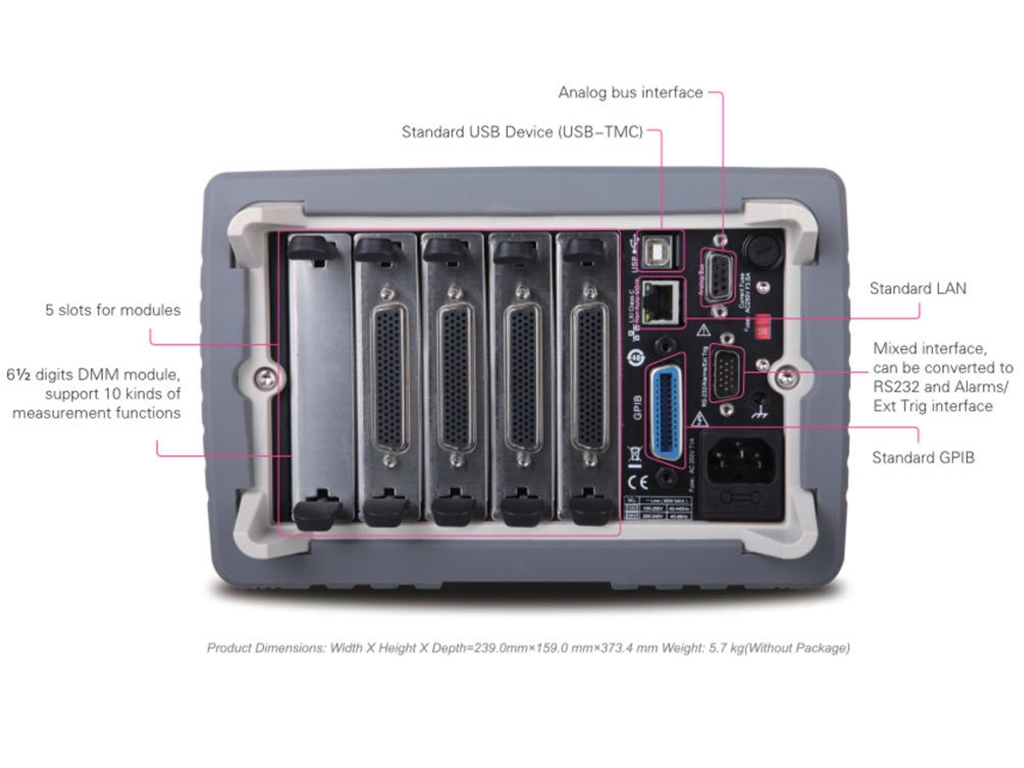

M300 serisi veri toplama sistemi, bir DMM modülü, çoklu veri toplayıcı sistemidir.
M300 serisi, bir matris değiştirme modülü olarak 11 farklı eklenti modülünün herhangi bir kombinasyonunu için uygun 5 yuva bulunmaktadır. Siparişinizde ihtiyacınız olan modülleri ekleyebilirsiniz.
Modüler yapısı ile hassas ölçüm kabiliyetini esnek sinyal bağlantılarıyla birleştirir ve test edilmesi gereken çok sayıda nokta veya sinyal gerektiren uygulamalar için çok yönlü çözümler sağlayabilir.
Bu ürün , Ar-Ge aşamasında , ürün performans testlerinde ve üretim sürecinde otomatik testlerde kullanılabilmektedir.
- 320 adede kadar anahtar kanalı.
- PC olmadan çalıştırılabilir
- USB kayıt imkanı
- 10 çeşit kart / modül desteklenir.
- 6 basamaklı DMM, herhangi bir yuvada etkinleştirilebilir
- Matematik istatistikleri: AVG, MAX, MIN, SDEV bulunmaktadır.
- 4,3 "(10,9 cm) LCD ekrana sahiptir.
- Güçlü PC yazılımı ve WebControl’e sahiptir
- Arayüzler destekleri: USB host ve cihaz, GPIB, LAN (LXI-C), RS232 ve Standart SCPI komutları bulunmaktadır.
| Model Adı | M300 | |||||
| Yuva Sayısı | 5 | |||||
| İçerdiği Modüller | Yok | |||||
| Ara yüzler | USB Host & Device, LAN (LXIC), GPIB, RS-232 | |||||
| DMM Değerleri | M300 Teknik dökümanında modüller için ayrıntılı bilgi mevcuttur. | |||||
| Anahtarlama Modülleri Elektriksel Değerleri | Multiplexer | Actuator | Matrix | |||
| General | MC3120 | MC3132 | MC3164 | MC3324 | MC3416 | MC3648 |
| Kanal Sayısı | 20 | 32 | 64 | 20 Voltaj+4 Akım | 16 | 4×8 |
| 2/4 Kablo[1] ( Wire) | 2/4 wire[1] | 1 wire [2] | 2/4 wire [3] | SPDT | 2 wire | |
| DMM bağlantısı | Evet | Evet | Evet | Evet | Hayır | Hayır |
| Tarama Hızı[4] | 60Ch/s | 60Ch/s | 60Ch/s | 60Ch/s | —— | —— |
| Açma/ Kapama Hızı | 200Ch/s | 200Ch/s | 200Ch/s | 200Ch/s | 200Ch/s | 200Ch/s |
| Maksimum Girişi | ||||||
| Voltaj (DC, AC rms) | 300Vrms | 300Vrms | 300Vrms | 300Vrms | 300Vrms | 300Vrms |
| Akım (DC, AC rms) | 1Arms | 1Arms | 1Arms | 1Arms | 2Arms | 1Arms |
| güç (W, VA) | 50VA | 50VA | 50VA | 50VA | 60VA | 50VA |
| İzolasyon (ch-ch, ch-Toprak) (DC, AC rms) | 300Vrms | 300Vrms | 300Vrms | 300Vrms | 300Vrms | 300Vrms |
