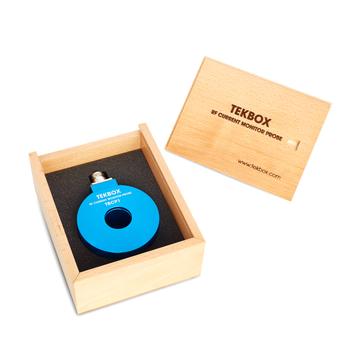

1- TBCP1-200, sabit açıklıklı bir RF akım izleme probudur.
Prob, yaklaşık 200 MHz'lik bir 3dB bant genişliğine sahiptir. RF akımı izleme probunun açıklığı 25 mm'dir. Transfer empedansı, 40 kHz ila 200 MHz aralığında > 14 dB Ohm'dur.
2- TBCP1-250, sabit açıklıklı bir RF akım izleme probudur.
Prob, 250 MHz'lik bir 3dB bant genişliği ile çok düz bir yanıta sahiptir ve 30 kHz ila 250 MHz frekans aralığında karakterize edilir ve kullanılabilir. RF akımı izleme probunun açıklığı 25 mm'dir. Transfer empedansı, 300 kHz ila 250 MHz aralığında > 16 dB Ohm'dur.
3- TBCP1-500, sabit açıklıklı bir RF akım izleme probudur.
Prob, 500 MHz'lik bir 3dB bant genişliği ile çok düz bir yanıta sahiptir ve 30 kHz ila 500 MHz frekans aralığında karakterize edilir ve kullanılabilir. RF akımı izleme probunun açıklığı 25 mm'dir. Transfer empedansı 300 kHz ila 500 MHz aralığında > 15 dB Ohm'dur.
Tekbox, TBCP1 akım probu serisine karşılık gelen bir kalibrasyon fikstürü sağlar.
TBCP1-200
- Characterized frequency range: 10 kHz to 200 MHz
- Aperture diameter: 25 mm
- Outside diameter: 76 mm
- Height: 31 mm
- Weight: 320 g
- Connector type: N female
- Transfer impedance: 3 to 17 dBΩ
- Max. primary current (DC – 400 Hz): 80 A
- Max. primary current (RF): 3 A
- Max. core temperature: 125 °C
TBCP1-250
- Characterized frequency range: 30 kHz to 250 MHz
- Aperture diameter: 25 mm
- Outside diameter: 76 mm
- Height: 31 mm
- Weight: 320 g
- Connector type: N female
- Transfer impedance: 0 to 18 dBΩ
- Max. primary current (DC – 400 Hz): 80 A
- Max. primary current (RF): 3 A
- Max. core temperature: 125 °C
TBCP1-500
- Characterized frequency range: 30 kHz to 500 MHz
- Aperture diameter: 25 mm
- Outside diameter: 76 mm
- Height: 31 mm
- Weight: 320 g
- Connector type: N female
- Transfer impedance: -6 to 20 dBΩ
- Max. primary current (DC – 400 Hz): 80 A
- Max. primary current (RF): 3 A
- Max. core temperature: 125 °C
