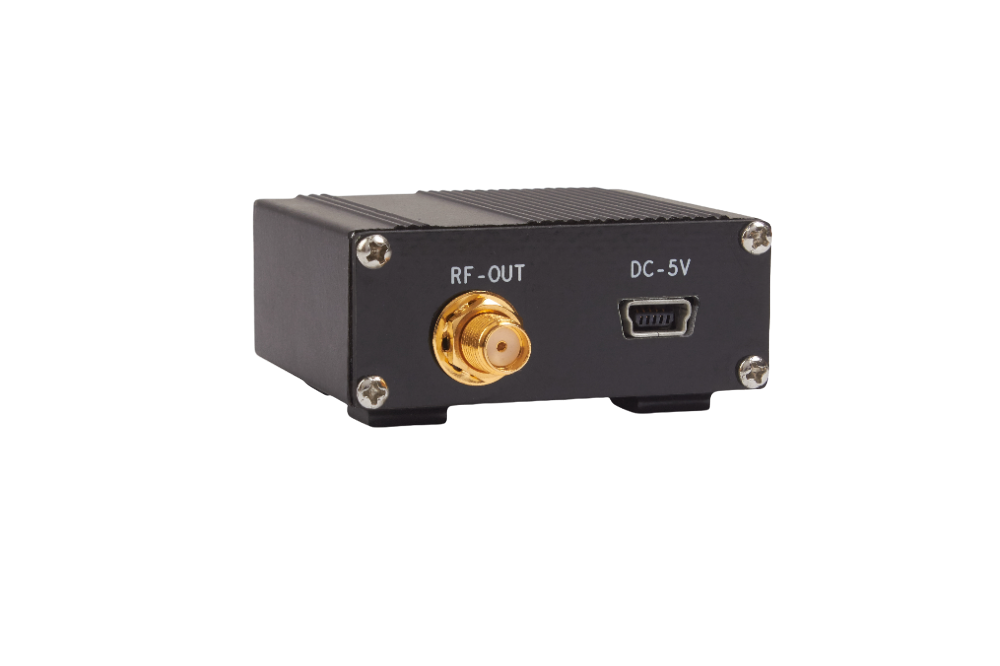

TBHDR1, 30kHz ila 1.5GHz frekans aralığına sahip yüksek dinamik aralıklı bir amplifikatördür.
Kazancı 6GHz'e kadar karakterize edilir.
TBHDR1, yüksek bir IP3'e ve düşük gürültü değerine sahiptir, bu da onu EMC test uygulamalarında spektrum analizörleri ve alıcılar için ideal bir alternatif ön yükseltici haline getirir. Düşük gürültü değeri, yüksek IP3'ü ve kHz aralığına kadar olan kazancı sayesinde, aktif döngü antenleri için amplifikatör olarak da çok iyi performans gösterir.
APPLICATION
- general purpose gain block
- pre-amplifier in applications with low noise and high IP3 requirements
- pre-amplifier for spectrum analyzers, especially in EMC pre-compliance test applications
- Loop antenna amplifier
SPECIFICATIONS
Maximum supply voltage: 5.5V
Maximum input power: +10 dBm
Input, Output: 50 Ohm, SMA female
Nominal supply Voltage: 5V, typ. 100mA, Mini-USB-B connector
1dB output compression point @ 100 MHz: +19.2 dBm typical
1dB output compression point @ 500 MHz: +19 dBm typical
1dB output compression point @ 1000 MHz: +18.3 dBm typical
3rd order output intercept point @ 100 MHz: +38dBm
3rd order output intercept point @ 500 MHz: +37dBm
3rd order output intercept point @ 1000 MHz: +33dBm
Reverse isolation S12: -28dB
Input matching: 30kHz-1.5GHz < – 16 dB
Output matching: 30kHz-1.5GHz < – 10 dB
Noise Figure: 2.7 dB
Gain:
|
30 kHz |
150 kHz |
1 MHz |
100 MHz |
500 MHz |
1 GHz |
1.5 GHz |
3 GHz |
6 GHz |
|
22.5 dB |
23.6 dB |
24.2 dB |
24 dB |
22.9 dB |
21.1 dB |
19.5 dB |
14.1 dB |
5.3 dB |
