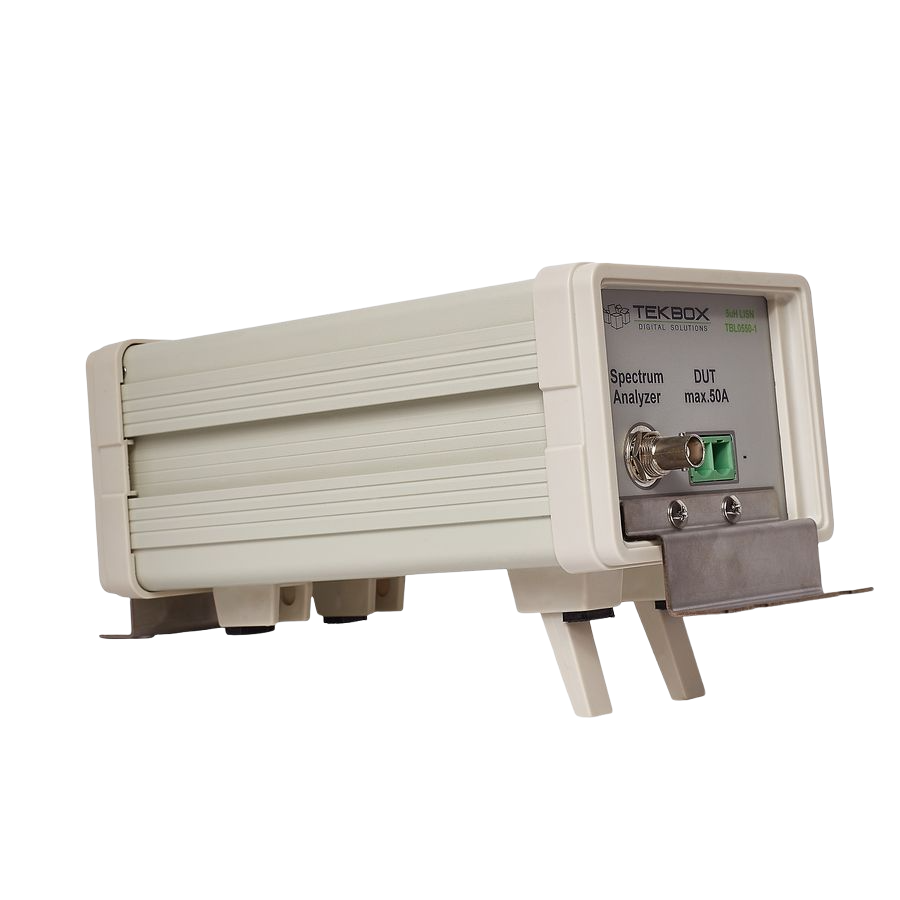

TBL0550-1 5µH LISN, DC ile çalışan elektronik ekipmanın iletilen gürültü ölçümlerini ayarlamak için gerekli bir cihazdır. CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 ve DO-160/ED- sınırlamalarına göre 150kHz ila 110 MHz frekans aralığındaki ölçümler için kullanılmak üzere tasarlanmıştır. 14G ve ISO 7637-2.
LISN, DUT'nin (Test Edilen Cihaz) besleme hattına takılır. DUT'nin besleme terminallerinde mevcut olan iletilen gürültü, bir spektrum analizörü veya bir ölçüm alıcısı kullanılarak BNC konektöründe ölçülebilir. Kaynak (besleme) terminali ve DUT terminali, bir 5µH indüktör ile ayrılır.
Tekbox LISN Mate ile birlikte iki TBL0550-1, ortak mod ve diferansiyel mod gürültüsünün ayrı ölçümünü sağlar.
Ünite, bir BNC-erkek - N-erkek RG232 kablosu, eşleşen konektörler ve onu bir toprak düzlemine takmak için topraklama braketleri ile donatılmış olarak gelir.
SPECIFICATIONS
- Frequency range: 100 kHz – 150 MHz
- DC Resistance: < 9 mΩ Source+ to DUT+; < 2 mΩ Source- to DUT-
- Maximum current: 50A continuous, 70 A for 3 minutes
- Nominal operating voltage range: 0 – 60V DC;
- Component rating: 250V
- High current plug/screw terminals – male: Phoenix Contact 1998933, female: Phoenix Contact 1967375
- 1µF capacitor can be disconnected internally by removing a jumper
- Dimensions: 120 mm x 100 mm x 225 mm (270 mm including ground brackets); weight: 1.6 kg
