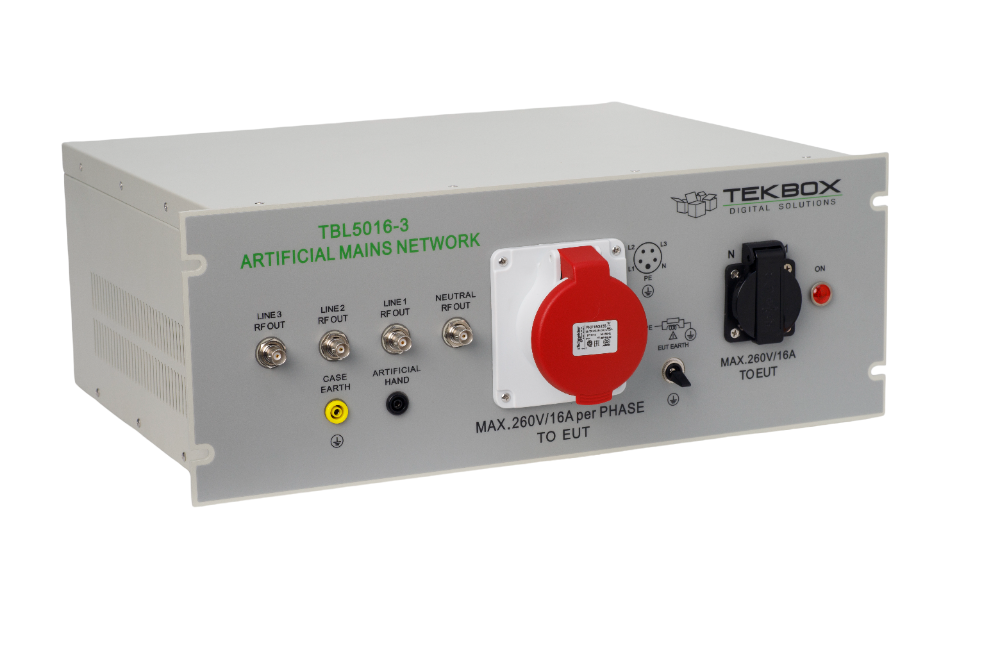

TBL5016-3, CISPR 16-1-2 standardına göre 9 kHz ila 30MHz aralığında hattan iletilen girişimin ölçümü için bir Hat Empedans Stabilizasyon Ağıdır. Cihaz, maksimum 450V/260V ve 16A'ya kadar besleme gerilimlerine sahip 3 fazlı ve tek fazlı, AC ile çalışan ekipmanı test etmek için tasarlanmıştır. İletilen gürültü her fazda ve nötr iletkende ölçülebilir. TBL5016-3, her faz ve nötr için ayrı RF çıkışlarına sahiptir ve sonuç olarak, emisyonları ortak mod ve diferansiyel mod bileşenlerinde bölmek için TBLM1 ile birleştirilebilir.
Tek fazlı DUT soketi ülkeye özel varyantlarda mevcuttur.
SPECIFICATIONS
- Frequency range: 9 kHz to 30 MHz
- Impedance: 50 Ω ║ (50 µH + 5 Ω)
- Artificial hand: 220 pF + 511 Ω
- Switchable PE: 50 Ω ║ 50 µH
- 250µH pre-filter
- Separate RF outputs for each line and neutral
- Air core inductors
- Line voltage: max. 540V/260V / 50 – 60 Hz, CAT ‖
- Max. current per line and neutral: 16A @ 23°C each

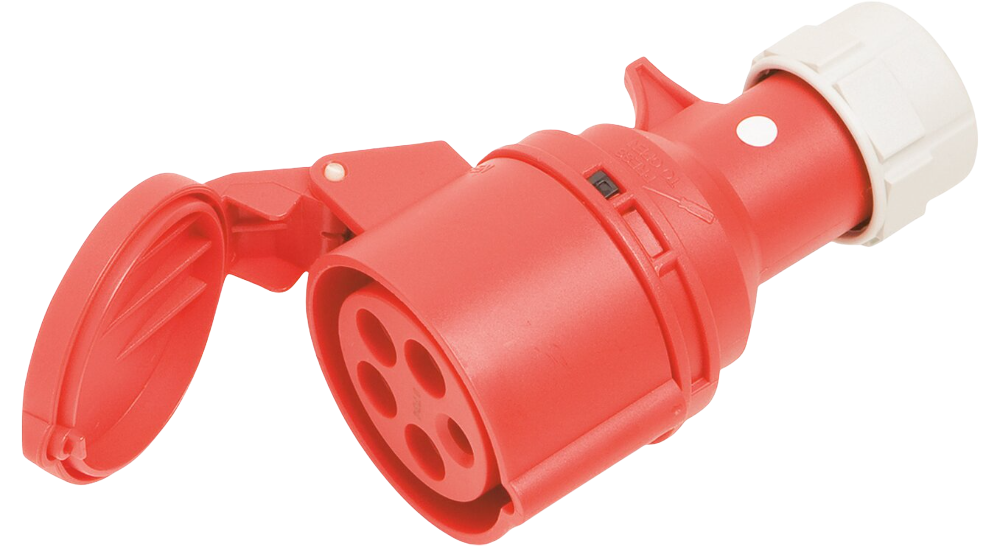

- 3-phase DUT socket: CEE/IEC60309, 3L+N+PE, 16A, female
- Single-phase DUT socket: country specific

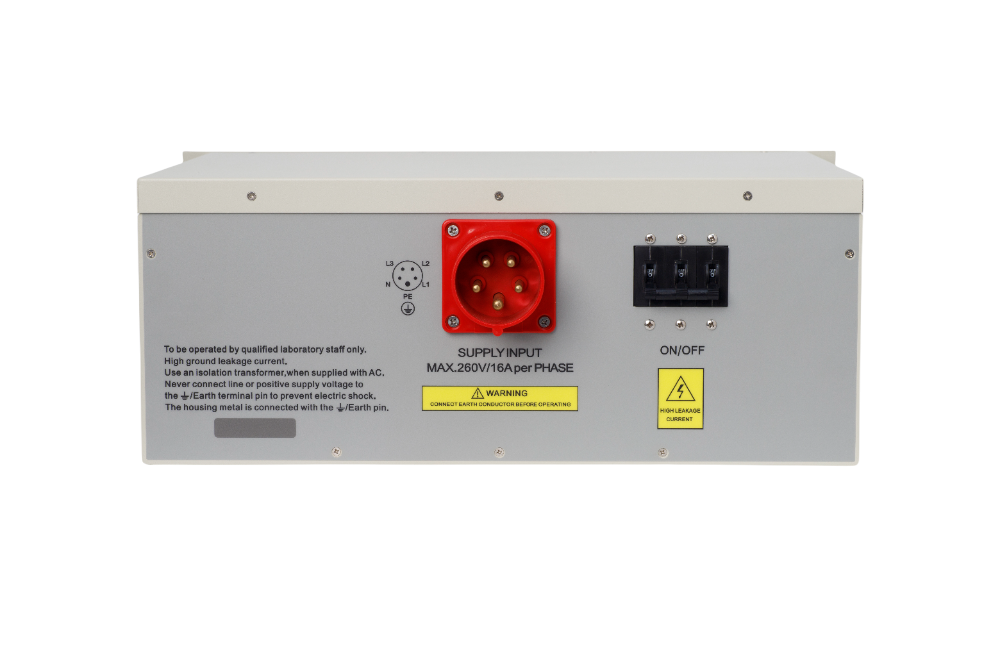

- Power connector: CEE/IEC60309, 3L+N+PE, 16A, male
- Measurement connectors: 50 Ω BNC
- Operating Temperature Range: +5°C … + 40°C; 5% to 80% RH
- Safety: Safety Class I, IEC 1010-01
