CISPR 16, frekans aralığını birkaç banda böler ve bu bantların her biri için özel antenler tanımlar. 1 GHz üzerindeki frekans aralığı için, CISPR 16, yayılan gürültü ölçümleri için geniş bant korna antenlerinin kullanımını belirtir.
EMC uygulamaları için standart geniş bant korna antenleri oldukça maliyetlidir ve tipik düşük maliyetli EMC ön-uyumlu spektrum analizörlerinde bulunandan çok daha geniş bir frekans aralığını kapsar. Tekbox, 1 GHz'in üzerindeki ön uyumluluk EMC test uygulamaları için optimize edilmiş bir anten sağlamak için TBMA4 çift çıkıntılı korna ölçüm antenini tasarladı. Makul fiyatıyla, yayılan gürültü EMC ön uyum testi ve tanımlanmış alan güçleri üretme için uygun fiyatlı bir üründür.
TBMA4, 1 GHz'den 8 GHz'e kadar karakterize edilir ve çift çıkıntılı horn antenler için tipik bir yön modeline sahiptir.

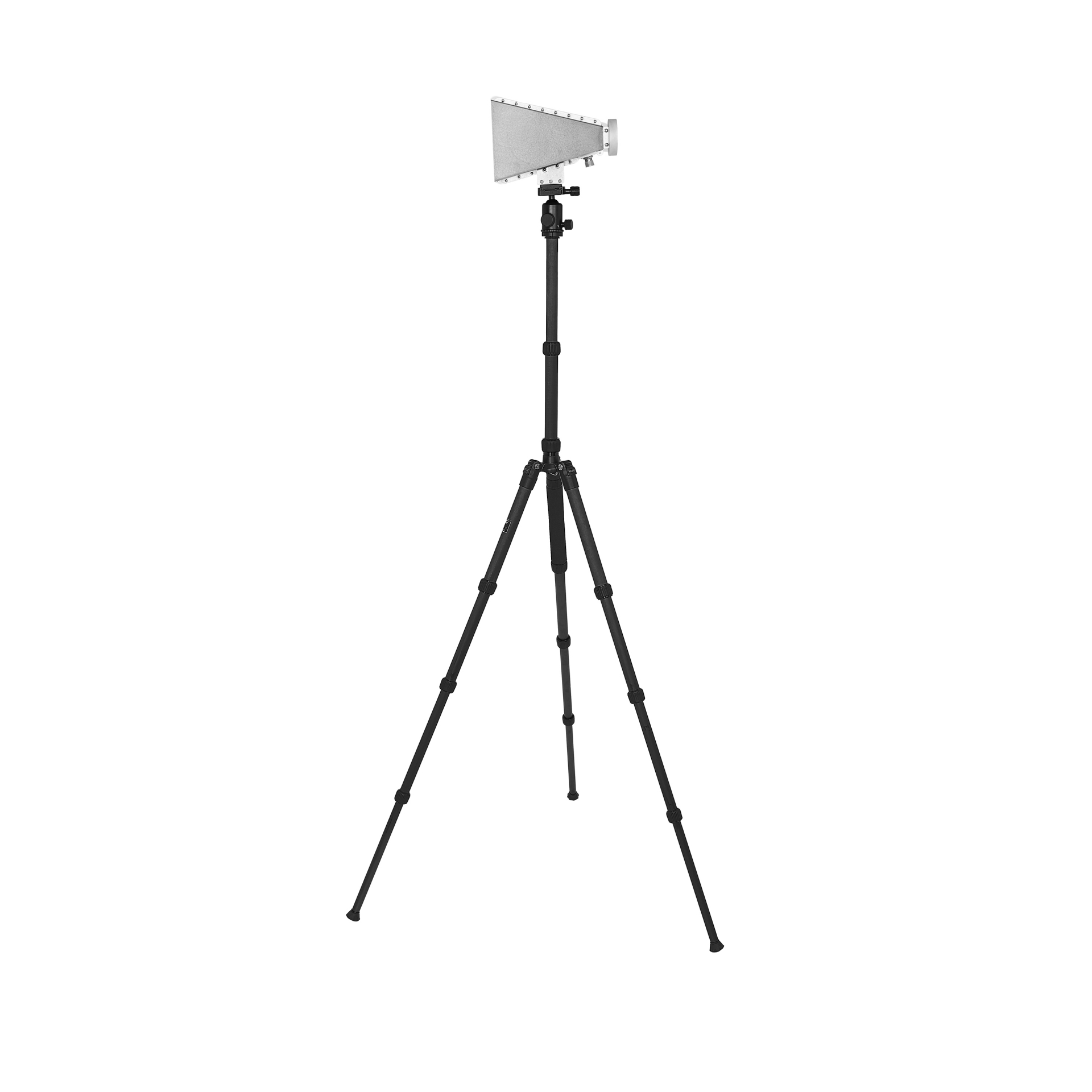

TBMA4, kenar kaplamalı PCB alt tabakasından yapılmış ışıma elemanı ile küçük bir çift çıkıntılı korna antenidir. Muhafaza paslanmaz çelikten yapılmıştır. Standart bir dişi N-konnektör ile donatılmıştır ve bir "tabanca kabzalı" tripod ile birlikte gelir. Antenin altındaki standart ¼” diş, onu çoğu standart tripoda bağlamayı kolaylaştırır.

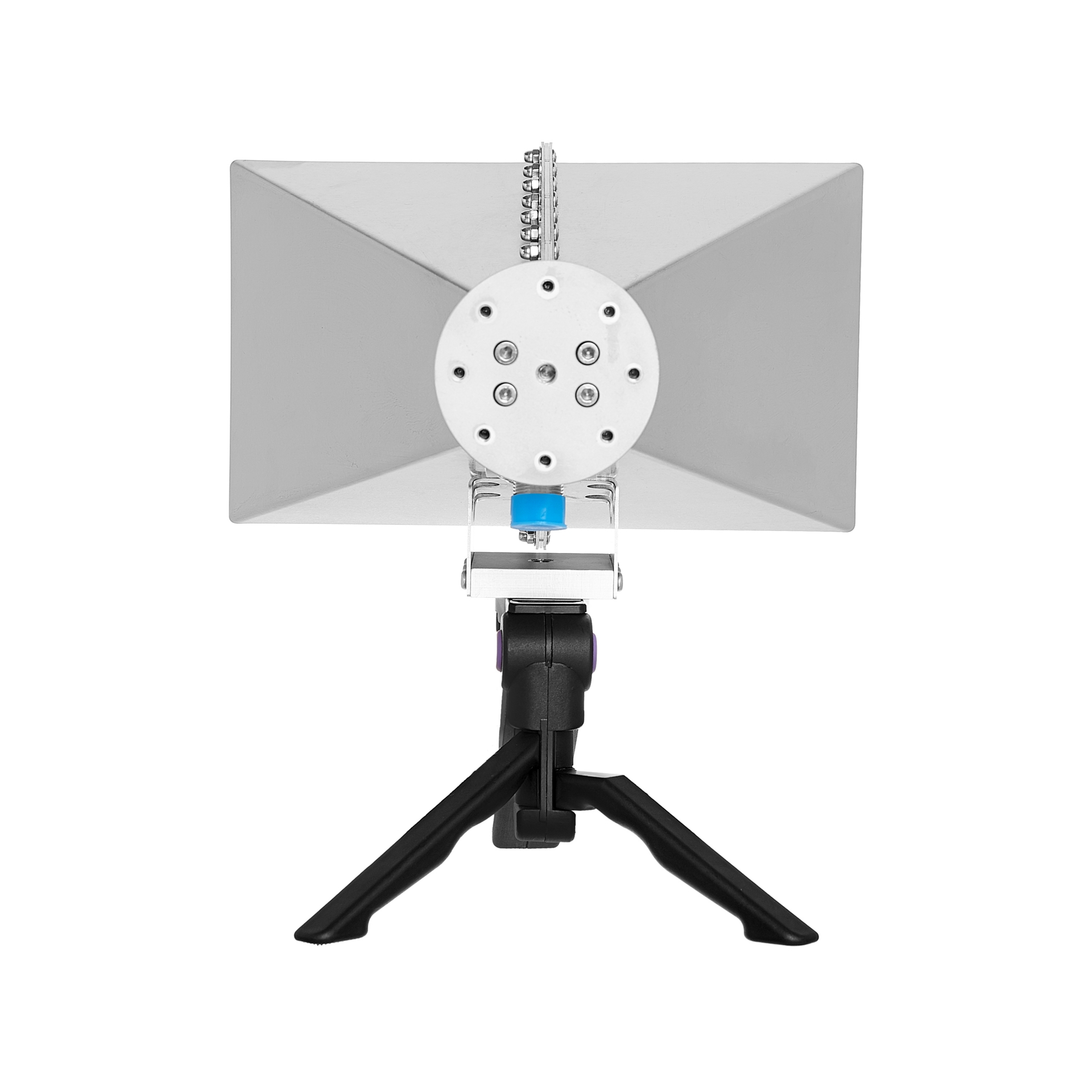

Ek olarak, antenin arkasında indeksli bir montaj plakası bulunur. Montaj plakasının merkezinde 6 mm'lik bir dişli deliğe ve çoğu horn anten için tipik olan 45°'lik adımlarla radyal olarak yerleştirilmiş 4 mm'lik dişli deliklere sahiptir.
Tip: çift çıkıntılı boynuz
Frekans aralığı: 1 GHz – 8 GHz
Nominal empedans: 50 Ω
Bağlayıcı: N tipi dişi
Maksimum sürekli giriş RF gücü: 100 W
İzotropik kazanç: 6 … 14 dBi
Anten faktörü: 24 … 43 dB/m
Önden arkaya oran: ort. 20 dB
Gerilim Daimi Dalga Oranı (VSWR): Tüm frekans aralığında < 3:1; < 2:1 ortalama
Genişlik: 241 mm (9,49 ")
Yükseklik: 153 mm (6,03 ")
Derinlik: 214 mm (8,44 ")
Ağırlık: 1,4 kg (3,08 lbs)
Tripod Adaptör Diş Boyutu: ¼”
Endeksli arka montaj flanşı
