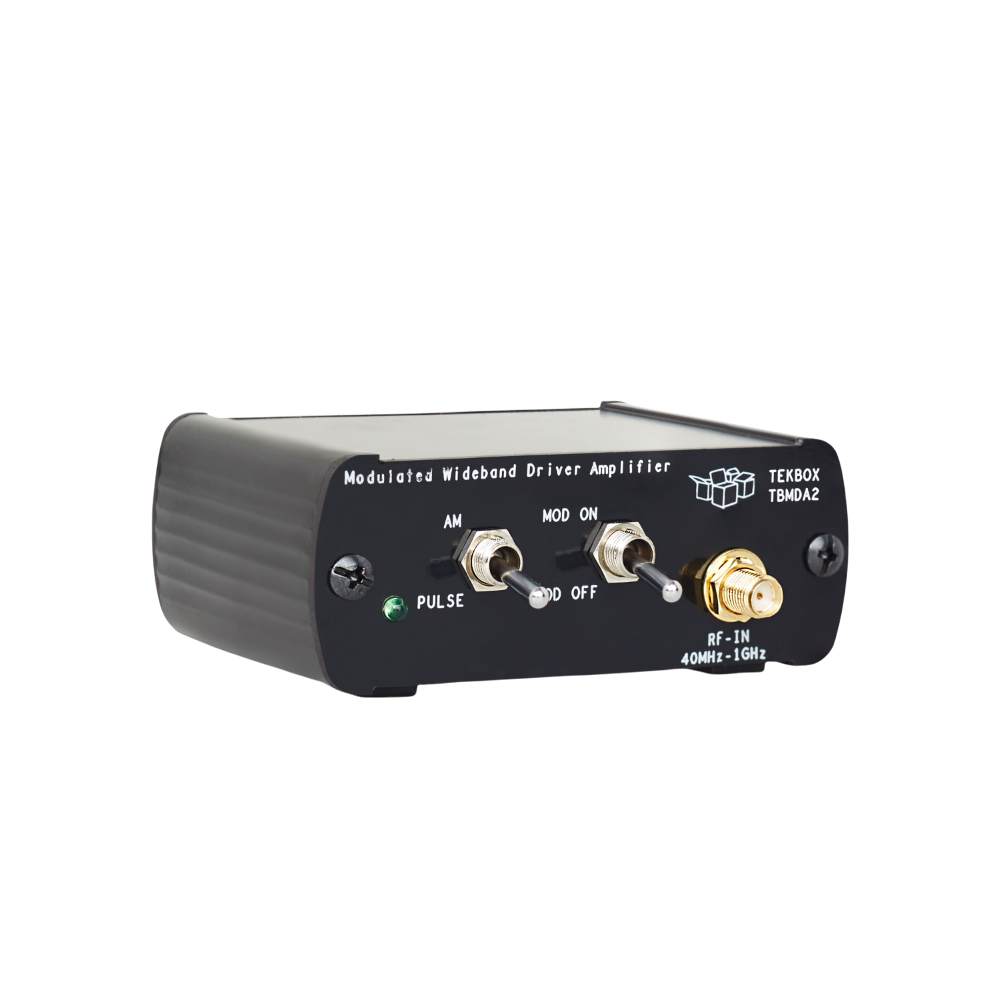

TBMDA2 modülasyonlu geniş bant sürücü amplifikatörü, elektronik yapı taşlarının ve ürünlerinin bağışıklık testi için ucuz bir sinyal kaynağı oluşturmak üzere tasarlanmıştır. Spektrum analizörlerinin izleme üreteci çıkışı tarafından çalıştırılmak üzere tasarlanmıştır. +27dBm'lik 1dB sıkıştırma noktası ile bir izleme jeneratörünün çıkış gücünü 500mW'a kadar yükseltebilir. TBMDA2, bir elektronik devrenin hassas noktasını bulmak için Tekbox yakın alan problarını sürmek veya Tekbox TEM Cell TBTC0, TBTC0, TBTC1, 50V/m'yi çalıştırırken 100V/m'yi sürerken 170V/m'ye kadar elektrik alanları oluşturmak için idealdir. TBTC2'yi sürerken veya TBTC3'ü sürerken 30V/m. Bağışıklık testi için test sinyalleri CW, AM veya PM olabilir. Sonuç olarak, TBMDA2, 1 kHz AM veya PM sinyalleri üretmek için yerleşik modülasyon yeteneği sağlar. PM modunda, TBMDA2 ayrıca cep telefonu TDMA gürültüsünü simüle etmek için %12,5 görev döngüsü ile 217 Hz Sinyal üretebilir.
FEATURES
- CW amplifier (modulation off)
- 1 kHz, 80% AM modulation
- 1 kHz, 50% duty cycle pulse modulation
- 217 Hz, 12.5% duty cycle pulse modulation
APPLICATION
- general purpose gain block
- signal source for immunity testing, driving near field probes
- signal source for immunity testing, driving TEM Cells
SPECIFICATIONS
Input / Output: 50 Ohm, SMA female
Nominal supply Voltage: 5V, typ. 700mA, Mini-USB-B connector
Maximum supply voltage: 5.5V
Maximum input power: -8dBm continuous, 0 dBm @ 25°C for 5 minutes max. Operating temperature range: -20°C to 50°C
Frequency range: 10MHz – 1.5 GHz
1dB output compression point @ 10MHz: +24 dBm typ.
1dB output compression point @ 100 MHz: +27 dBm typ.
1dB output compression point @ 1 GHz: +27 dBm typ.
1dB output compression point @ 1.5 GHz: +26.5 dBm typ.
Harmonics: < – 30 dBc typ.
Internal modulation frequency AM: 1 kHz ±10%
Internal modulation frequencies PM: 1 kHz ±10%, 217 Hz ±20%
Duty cycle, PM: 50% ±10% @ 1 kHz; 12.5% ±20% @ 217 Hz
Gain:
| 10 MHz | 25 MHz | 100 MHz | 200 MHz | 300 MHz | 400 MHz | 500 MHz | 600 MHz | 700 MHz |
| 44.2 dB | 46.3 dB | 46.7 dB | 46.6 dB | 45.3 dB | 44.2 dB | 43.8 dB | 42.9 dB | 41.7 dB |
| 800 Mhz | 900 MHz | 1 GHz | 1.1 GHz | 1.2 GHz | 1.3 GHz | 1.4 GHz | 1.5 GHz |
| 39.6 dB | 40.1 dB | 39.3 dB | 38.5 dB | 37.3 dB | 36.8 dB | 35.9 dB | 34.8 dB |
