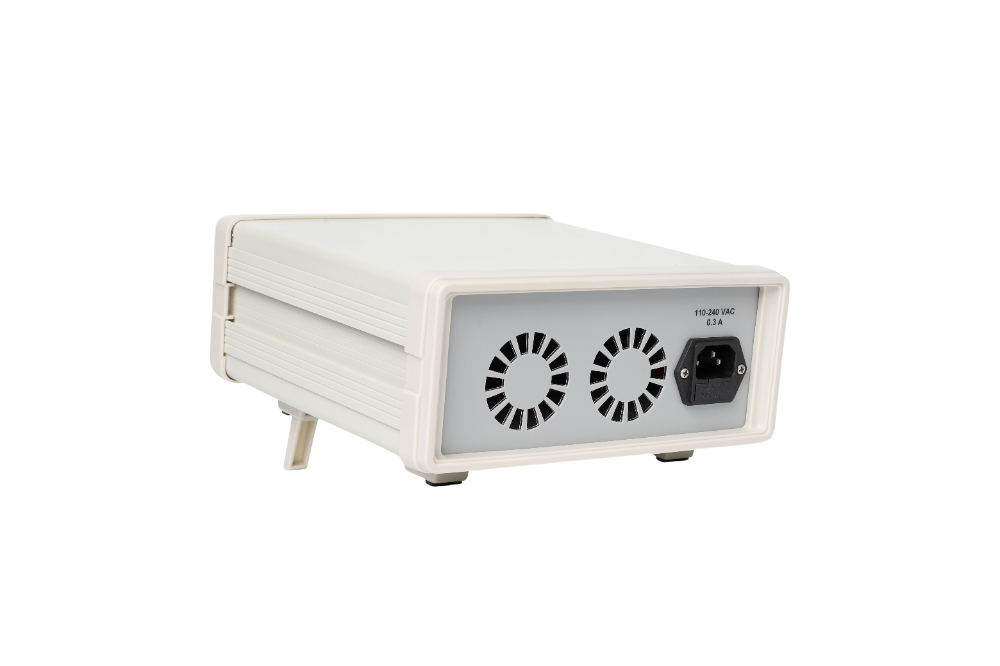

TBMDA4B modülasyonlu geniş bant güç amplifikatörü, elektronik yapı taşlarının ve ürünlerin bağışıklık testi için ucuz bir sinyal kaynağı oluşturmak üzere tasarlanmıştır. Spektrum analizörlerinin izleme üreteci çıkışı tarafından çalıştırılmak üzere tasarlanmıştır. -20 dBm…-10 dBm'lik bir giriş gücü aralığı ile, bir izleme jeneratörünün çıkış gücünü 5W'a kadar yükseltebilir. 100 kHz - 75 MHz frekans aralığı ile 10 MHz - 1 GHz arasını kapsayan TBMDA3 için ideal bir tamamlayıcıdır.
TBMDA4B, bir elektronik devrenin hassas noktasını bulmak için Tekbox yakın alan problarını sürmek veya TBTC1, 150V/m Tekbox TEM Cell TBTC0, 300V/m'yi sürerken 550V/m'ye kadar elektrik alanları oluşturmak için idealdir. TBTC2'yi sürerken veya TBTC3'ü sürerken 100V/m. Bağışıklık testi için test sinyalleri CW, AM veya PM modülasyonlu olabilir. Sonuç olarak, TBMDA4B, 1 kHz AM veya PM sinyalleri üretmek için yerleşik modülasyon yeteneği sağlar. PM modunda, TBMDA4B ayrıca cep telefonu TDMA gürültüsünü simüle etmek için %12,5 görev döngüsü ile 217 Hz Sinyal üretebilir.
FEATURES
- CW amplifier (modulation off)
- 1 kHz, 80% AM modulation
- 1 kHz, 50% duty cycle pulse modulation
- 217 Hz, 12.5% duty cycle pulse modulation
APPLICATION
- general purpose power amplifier
- signal source for immunity testing, driving near field probes
- signal source for immunity testing, driving TEM Cells
SPECIFICATIONS
Input / Output: 50 Ohm, N female
Supply Voltage range: 110 V…240 V
Supply power consumption: 20 W
Operating temperature range: -20°C to 50°C
Frequency range: 100 kHz – 75 MHz
Saturated output power @ 100 kHz / Pin = -10 dBm: 36.6 dBm (4.6W) typ.
Saturated output power @ 1 MHz / Pin = -10 dBm: 37.6 dBm (5.8W) typ.
Saturated output power @ 10 MHz / Pin = -10 dBm: 37.6 dBm (5.8W) typ.
Saturated output power @ 35 MHz / Pin = -10 dBm: 37.1 dBm (5.1W) typ.
Saturated output power @ 75 MHz / Pin = -10 dBm: 36.6 dBm (4.6W) typ.
Saturated output power @ 100 MHz / Pin = -10 dBm: 31.6 dBm (1.4W) typ.
1dB output compression point @ 1 MHz: +35.7 dBm typ.
1dB output compression point @ 35 MHz: +34.8 dBm typ.
1dB output compression point @ 75 MHz: +34.1 dBm typ.
2nd harmonic, 35 MHz, Pout=36dBm: < – 18 dBc typ.
2nd harmonic, 35 MHz, Pout=30dBm: < – 21 dBc typ.
3rd harmonic, 35 MHz, Pout=36dBm: < – 19 dBc typ.
3rd harmonic, 35 MHz, Pout=30dBm: < – 35 dBc typ.
Total harmonic distortion:
5.9% @35MHz, Pout=27dBm typ.
8.4% @35 MHz, Pout=30 dBm typ.
12.3% @35 MHz, Pout=33 dBm typ.
18.1% @35 MHz, Pout=36 dBm typ.
Third order intercept point:
+53dBm, @25 MHz, ∆ f = 200kHz typ.
Noise figure: @35 MHz: 7.2 dB
Internal modulation frequency AM: 1 kHz ±20%
Internal modulation frequencies PM: 1 kHz ±10%, 217 Hz ±20%
Duty cycle, PM: 50% ±10% @ 1 kHz; 12.5% ±20% @ 217 Hz
